Αρχή λειτουργίας φωτοβολταϊκών







Φωτοβολταϊκό φαινόμενo

Το φωτοβολταϊκό φαινόμενο και η λειτουργία του φωτοβολταϊκού συστήματος στηρίζετε στις βασικές ιδιότητες των ημιαγωγών υλικών σε ατομικό επίπεδο. Ας πάρουμε όμως τα πράγματα από την αρχή.

Όταν το φως προσπίπτει σε μια επιφάνεια είτε ανακλάται, είτε την διαπερνά (διαπερατότητα) είτε απορροφάται από το υλικό της επιφάνειας. Η απορρόφηση του φωτός ουσιαστικά σημαίνει την μετατροπή του σε μια άλλη μορφή ενέργειας (σύμφωνα με την αρχή διατήρησης της ενέργειας) η οποία συνήθως είναι η θερμότητα.

Παρόλα αυτά όμως υπάρχουν κάποια υλικά τα οποία έχουν την ιδιότητα να μετατρέπουν την ενέργεια των προσπιπτοντων φωτονίων (πακέτα ενέργειας) σε ηλεκτρική ενέργεια. Αυτά τα υλικά είναι οι ημιαγωγοί και σε αυτά οφείλεται επίσης η τεράστια τεχνολογική πρόοδος που έχει συντελευτεί στον τομέα της ηλεκτρονικής και συνεπακόλουθα στον ευρύτερο χώρο της πληροφορικής και των τηλεπικοινωνιών.

Γενικότερα τα υλικά στην φύση σε σχέση με τα ηλεκτρικά χαρακτηριστικά τους εμπίπτουν σε τρεις κατηγορίες, τους αγωγούς του ηλεκτρισμού, τους μονωτές και τους ημιαγωγούς. Ένας ημιαγωγός έχει την ιδιότητα να μπορεί να ελεγχθεί η ηλεκτρική του αγωγιμότητα είτε μόνιμα είτε δυναμικά.

Χαρακτηριστικά Ημιαγωγών

Το χαρακτηριστικό στοιχείο ενός ημιαγωγού που το διαφοροποιεί από τα υπόλοιπα υλικά είναι ο αριθμός των ηλεκτρονίων ενός ατόμου που βρίσκεται στην εξωτερική του στοιβάδα (σθένους). Ο περισσότερο γνωστός ημιαγωγός είναι το πυρίτιο (Si) για αυτό και θα επικεντρωθούμε σε αυτό.

silicon atomic structureΠυρίτιο (Si)

Το πυρίτιο έχει ατομικό αριθμό 14 και έχει στην εξωτερική του στοιβάδα 4 ηλεκτρόνια. Όλα τα άτομα που έχουν λιγότερα η περισσότερα ηλεκτρόνια στην εξωτερική στοιβάδα (είναι "γενικά" συμπληρωμένη με 8 e) ψάχνουν άλλα άτομα με τα οποία μπορούν να ανταλλάξουν ηλεκτρόνια ή να μοιρασθούν κάποια με σκοπό τελικά να αποκτήσουν συμπληρωμένη εξωτερική στοιβάδα σθένους.

Σε αυτήν την τάση οφείλεται και η κρυσταλλική δομή του πυριτίου αφού όταν συνυπάρχουν πολλά άτομα μαζί διατάσσονται με τέτοιο τρόπο ώστε να συνεισφέρουν ηλεκτρόνια με όλα τα γειτονικά τους άτομα και τελικά με αυτόν τον τρόπο να αποκτούν μια συμπληρωμένη εξωτερική στοιβάδα και κρυσταλλική δομή. Αυτή είναι και η καθοριστική ιδιότητα που έχουν τα κρυσταλλικά υλικά.

Στην κρυσταλλική του μορφή όμως το πυρίτιο είναι σταθερό. Δεν έχει ανάγκη ούτε να προσθέσει ούτε να διώξει ηλεκτρόνια κάτι που ουσιαστικά του δίνει ηλεκτρικά χαρακτηριστικά πολύ κοντά σε αυτά ενός μονωτή αφού δεν υπάρχουν ελεύθερα ηλεκτρόνια για την δημιουργία ηλεκτρικού ρεύματος στο εσωτερικό του.

Δημιουργία ηλεκτρικά φορτισμένων ημιαγωγών
Τις ημιαγωγές ιδιότητες του το πυρίτιο τις αποκτά με τεχνικό τρόπο. Αυτό πρακτικά γίνεται με την πρόσμειξη με άλλα στοιχεία τα οποία είτε έχουν ένα ηλεκτρόνιο περισσότερο είτε ένα λιγότερο στην στοιβάδα σθένους των. Αυτή η πρόσμειξη τελικά κάνει τον κρύσταλλο δεκτικό είτε σε θετικά φορτία (υλικό τύπου p) είτε σε αρνητικά φορτία (υλικό τύπου n)

Για να φτιαχτεί λοιπόν ένας ημιαγωγός τύπου n ή αλλιώς ένας αρνητικά φορτισμένος κρύσταλλος πυριτίου θα πρέπει να γίνει πρόσμειξη ενός υλικού με 5e στην εξωτερική του στοιβάδα όπως για παράδειγμα το Αρσενικό (As).

arsenic-structureΑρσένιο (As)


Αντίστοιχα για να δημιουργήσουμε έναν ημιαγωγό τύπου p η αλλιώς θετικά φορτισμένος κρύσταλλος πυριτίου χρειάζεται να γίνει πρόσμειξη στον κρύσταλλο κάποιου υλικού όπως το βόριο (Β) που έχει 3e στην εξωτερική του στοιβάδα.

borioΒόριο (Β)

Δημιουργία της επαφής (του ηλεκτρικού πεδίου)
Εάν φέρουμε σε επαφή δύο κομμάτια πυριτίου τύπου n και τύπου p το ένα απέναντι από το άλλο δημιουργείται μια δίοδος η αλλιώς ένα ηλεκτρικό πεδίο στην επαφή των δύο υλικών το οποίο επιτρέπει την κίνηση ηλεκτρονίων προς μια κατεύθυνση μόνο.
συνθήκες παραμετροποιήσης
Τα επιπλέον ηλεκτρόνια της επαφής n έλκονται από τις «οπές» τις επαφής p. Αυτό το ζευγάρι των δύο υλικών είναι το δομικό στοιχείο του φωτοβολταϊκού κελιού και η βάση της φωτοβολταϊκής τεχνολογίας.

Η επίδραση της Ηλιακής ακτινοβολίας
Η ηλιακή ακτινοβολία έρχεται με την μορφή πακέτων ενέργειας ή φωτονίων. Τα φωτόνια όταν προσπίπτουν σε μια διάταξη φβ κελιού περνούν αδιατάραχτα την επαφή τύπου n και χτυπούν τα άτομα της περιοχής τύπου p. Τα ηλεκτρόνια της περιοχής τύπου p αρχίζουν και κινούνται μεταξύ των οπών ώσπου τελικά φτάνουν στην περιοχή της διόδου όπου και έλκονται πλέον από το θετικό πεδίο της εκεί περιοχής.

Αφού ξεπεράσουν το ενεργειακό χάσμα αυτής της περιοχής μετά είναι αδύνατον να επιστρέψουν. Στο κομμάτι της επαφής n πλέον έχουμε μια περίσσεια ηλεκτρονίων που μπορούμε να εκμεταλλευτούμε. Αυτή η περίσσεια των ηλεκτρονίων μπορεί να παράγει ηλεκτρικό ρεύμα εάν τοποθετήσουμε μια διάταξη όπως ένας μεταλλικός αγωγός στο πάνω μέρος της επαφής n και στο κάτω της επαφής p και ένα φορτίο ενδιάμεσα με τέτοιο τρόπο ώστε να κλείσει ένας αγώγιμος δρόμος για το ηλεκτρικό ρεύμα που παράγεται. Αυτή είναι απλοποιημένα η γενική αρχή λειτουργίας του φωτοβολταϊκού φαινόμενου.


Περιορισμοί στην απόδοση των φωτοβολταϊκών

Γιατί όμως δεν μπορούμε να εκμεταλλευτούμε όλη την προσπίπτουσα ηλιακή ενέργεια; Το κάθε ημιαγωγό υλικό αντιδρά σε διαφορετικά μήκη κύματος της ακτινοβολίας. Κάποια υλικά αντιδρούν σε ευρύτερα φάσματα ακτινοβολίας από κάποια άλλα.

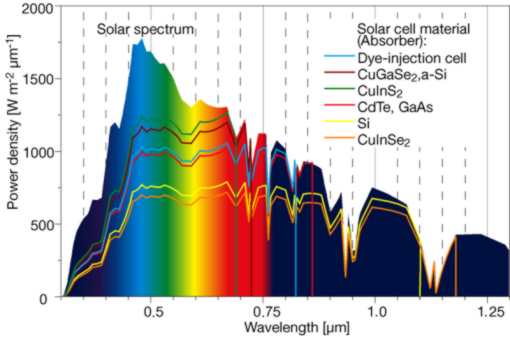

solar spectrum

Έτσι ανάλογα με το υλικό που χρησιμοποιούμε μπορούμε να εκμεταλλευτούμε μόνο εκείνο το φάσμα της ακτινοβολίας που αντιδρά με το συγκεκριμένο υλικό.



EM Spectrum Properties edit frequency.png
Ζώνες του ηλεκτρομαγνητικού φάσματος
Περιοχή του φάσματος Περιοχή συχνοτήτων Ενέργεια φωτονίων
Ραδιοκύματα
0-300 ΜΗz
0-10-5 eV
Μικροκύματα
300 MHz - 300GHz
10-5 - 10-3 eV
υπέρυθρη ακτινοβολία
300GHz - 400THz
10-3 - 1,6eV
ορατή ακτινοβολία
400-800THz
1,6 - 3,2 eV
υπεριώδης ακτινοβολία
800THz - 3 ·10 17Hz
3eV - 2000eV
ακτίνες Χ
3· 10 17Hz - 5· 10 19 Hz
1200 eV - 2,4 ·10 5 eV
ακτίνες γ
5 ·10 19Hz - 3· 10 22Hz
10 5eV - 10 7eV
Κοσμικές ακτίνες
3 ·10 22Hz -
10 7eV -



Το ποσοστό της ηλεκτρικής ενέργειας που παράγεται σε σχέση με την προσπίπτουσα ηλιακή ενέργεια συμβολίζει τον συντελεστή απόδοσης του υλικού. Οι δύο βασικοί παράγοντες για την απόδοση ενός φωτοβολταϊκού υλικού είναι το ενεργειακό χάσμα του υλικού και ο συντελεστής μετατροπής.
